MANTES Elektroinstallation, Bootsanhänger-Kabelbaum 4,4 m, 7-poliger Stecker, 2 x 5-polige Bajonettverschlüsse

MANTES Elektroinstallation, Bootsanhänger-Kabelbaum 4,4 m, 7-poliger Stecker, 2 x 5-polige Bajonettverschlüsse

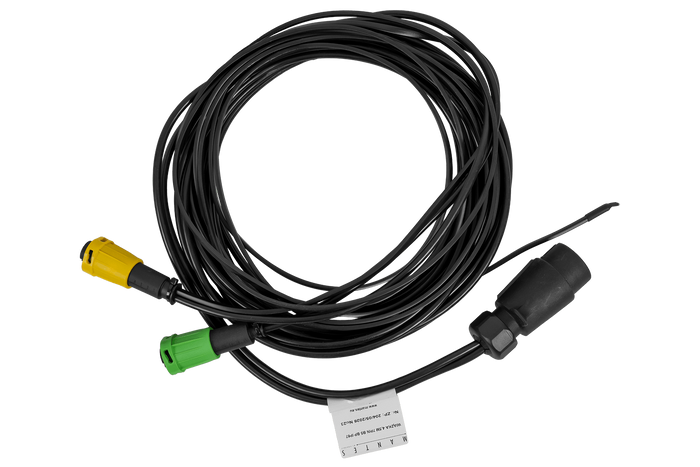

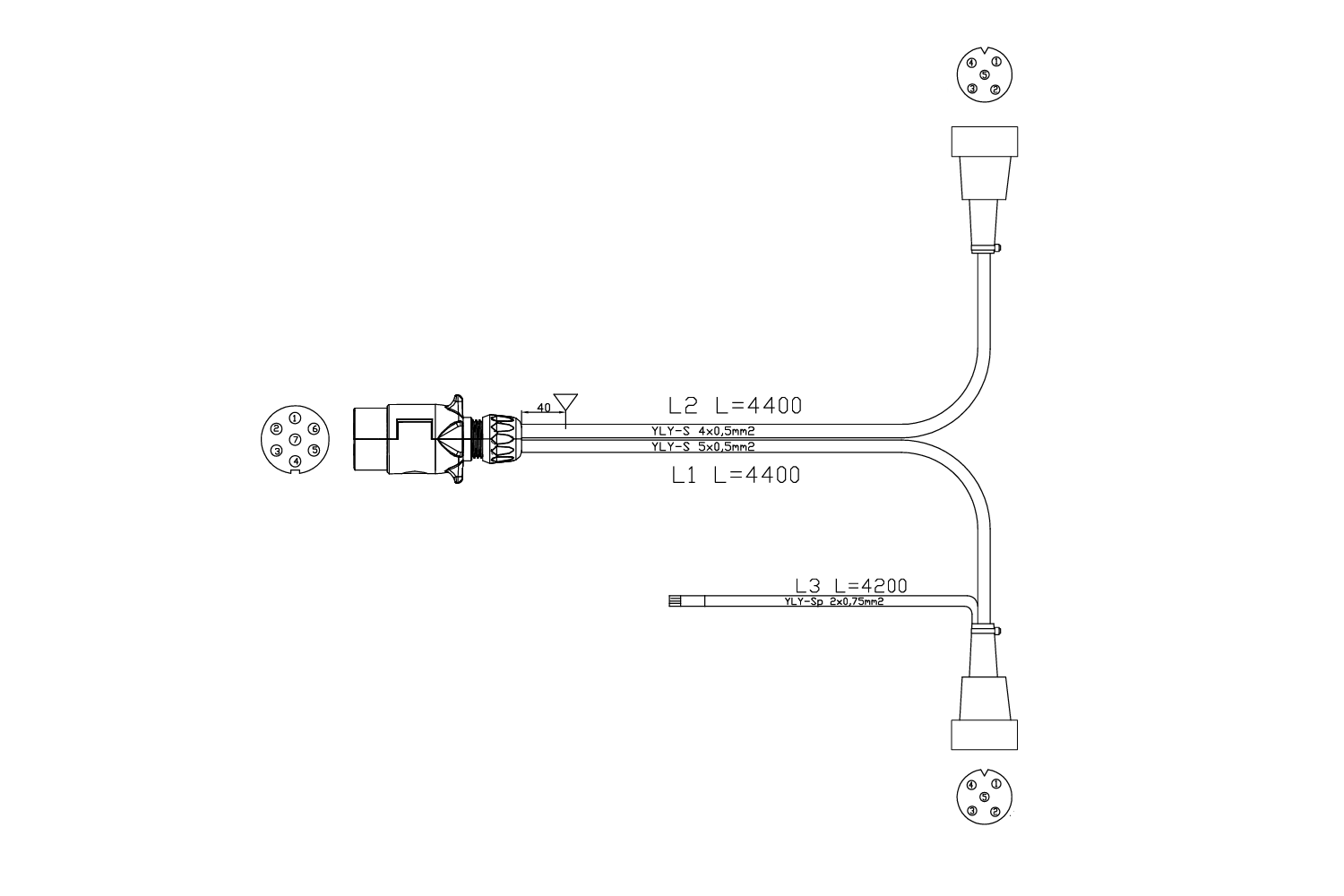

Das elektrische System von MANTES ist eine praktische und zuverlässige Lösung für Autoanhänger. Das 4,4 Meter lange Hauptkabel mit einem Querschnitt von 0,5 mm² ist mit einem Standard- 7-Pin-Stecker ausgestattet und gewährleistet so die universelle Kompatibilität mit den meisten Fahrzeugen.

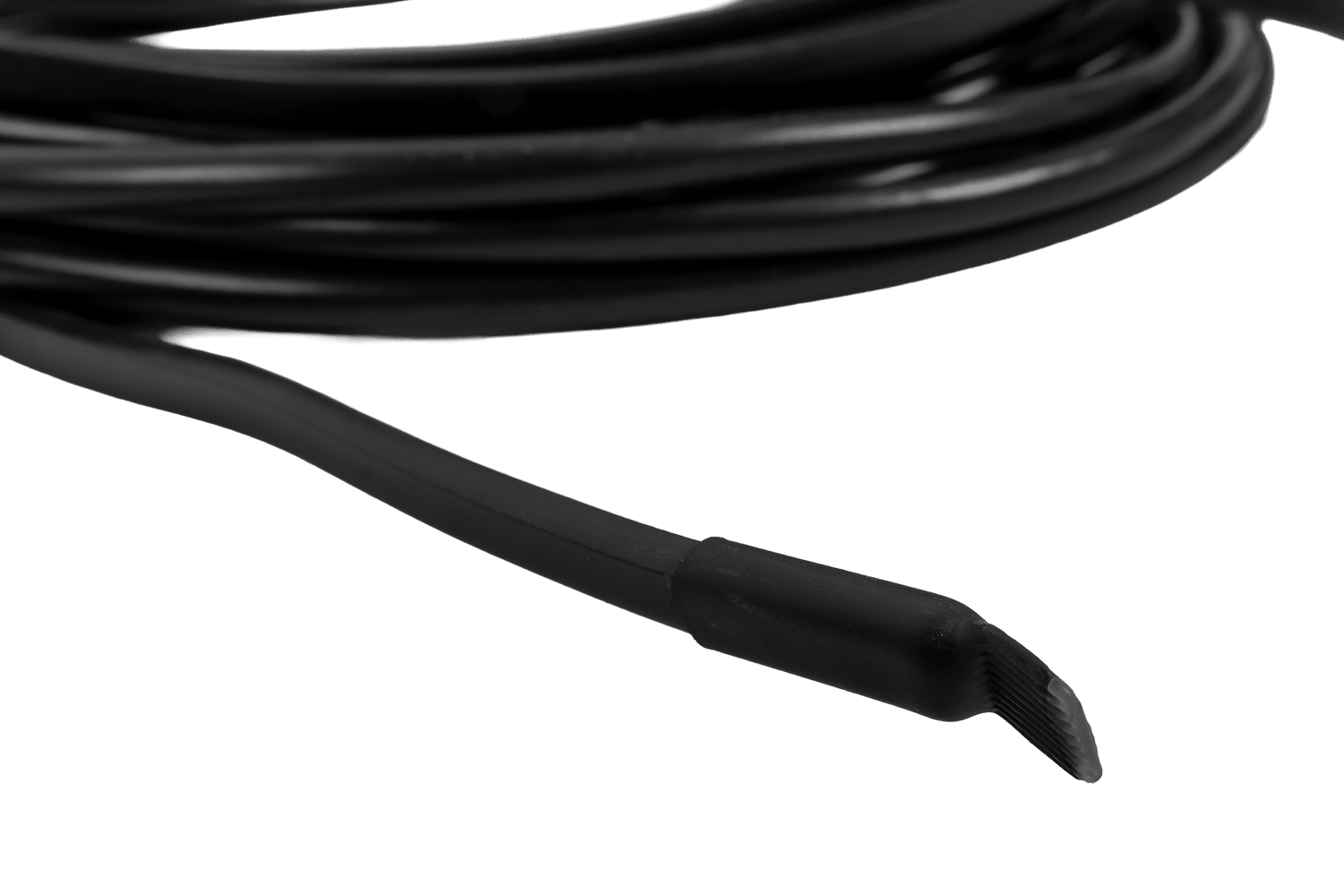

Die Anlage verfügt über ein integriertes 4,2 Meter langes Kabel zum Anschluss von Positionsleuchten , die die Abmessungen des Fahrzeugs sowohl tagsüber als auch nachts effektiv kennzeichnen und so die Sicherheit bei Fahrmanövern und Fahrten unter schwierigen Bedingungen verbessern.

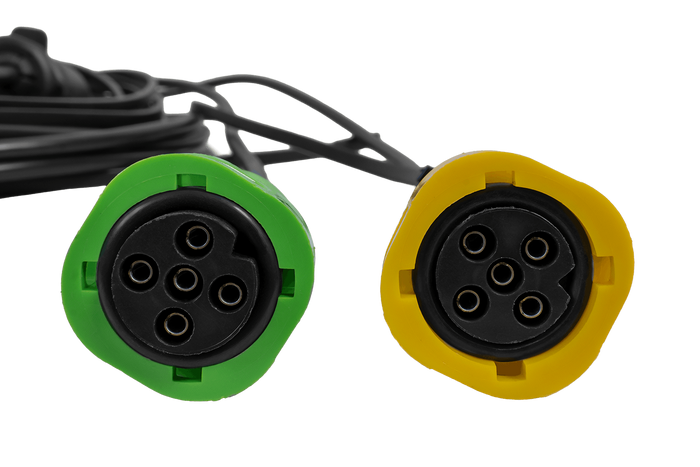

Der Kabelbaum ist mit zwei wasserdichten 5-poligen Bajonettsteckern zum Anschluss der Rückleuchten ausgestattet. Das Bajonettsystem gewährleistet eine schnelle und sichere Installation und verhindert ein versehentliches Trennen während der Fahrt. Die Steckerkonstruktion garantiert eine wasserdichte Verbindung und schützt die Kontakte vor Korrosion, wodurch ein langfristig störungsfreier Betrieb der gesamten Anhängerbeleuchtung sichergestellt wird.

Engeklasse

Bajonettstecker mit Schutzart IP67 bieten einen hohen Schutz der elektrischen Verbindung gegen Staub, Feuchtigkeit und Wasser . Bei sachgemäßer Installation ist der Stecker beständig gegen Regen, Spritzwasser, Schlamm, Pfützen und kurzzeitiges Eintauchen – ein entscheidender Vorteil für Beleuchtungssysteme auf Anhängern und Pritschenwagen. Dieser Schutz reduziert das Risiko von Kontaktkorrosion, Kurzschlüssen und Lampenausfällen bei Fahrten unter schwierigen Wetterbedingungen.

Unterstützte Beleuchtungsfunktionen

Positionsleuchte

Wegweiser

Bremslicht

Nebelscheinwerfer

Positionsleuchte

Kennzeichenbeleuchtung

Der Scheinwerfer unterstützt folgende Beleuchtungsfunktionen: Positionslicht links/rechts, das die Sichtbarkeit des Fahrzeugs bei Nachtfahrten gewährleistet; Blinker links/rechts, mit dem Sie Ihre Abbiegeabsicht anzeigen können; Bremslicht , das das Bremsen signalisiert; Nebelscheinwerfer links, der die Sicherheit bei schwierigen Wetterbedingungen wie Nebel oder starkem Niederschlag erhöht; Positionsleuchten links/rechts, die die äußeren Konturen des Fahrzeugs hervorheben und so seine Sichtbarkeit auf der Straße verbessern, insbesondere nachts und bei schlechten Lichtverhältnissen; und Kennzeichenbeleuchtung , die die Sichtbarkeit des Fahrzeugkennzeichens bei Nacht gewährleistet .

Kabelbäume sind unerlässlich für die einwandfreie Funktion der Beleuchtung in Autoanhängern, Anhängern, landwirtschaftlichen Anhängern und Wohnwagen. Ihre Hauptfunktion besteht darin, elektrische Signale an Positions-, Brems-, Blinker- und Nebelscheinwerfer zu übertragen und so die Sicht und damit die Verkehrssicherheit deutlich zu verbessern . Hochwertige Kabelbäume helfen, Probleme mit Spannungsspitzen und Beleuchtungsausfällen zu vermeiden, was sowohl für den Fahrer als auch für andere Verkehrsteilnehmer von entscheidender Bedeutung ist. Dank der passenden Kabellänge und universeller Steckverbinder ist die Installation schnell und einfach, während die robuste Isolierung Schutz vor Witterungseinflüssen, Vibrationen und mechanischen Beschädigungen gewährleistet .

Bedeutung der Drahtfarben im 7-poligen Stecker

• (1) Gelb - Linksabbiegersignal
• (2) blau - linke Nebelscheinwerfer
• (3) Weiß - Masse
• (4) Grün - Rechtsabbieger
• (5) braunes Licht auf der rechten Seite
• (6) Rot - Bremslicht
• (7) Schwarz – linke Positionsleuchte
